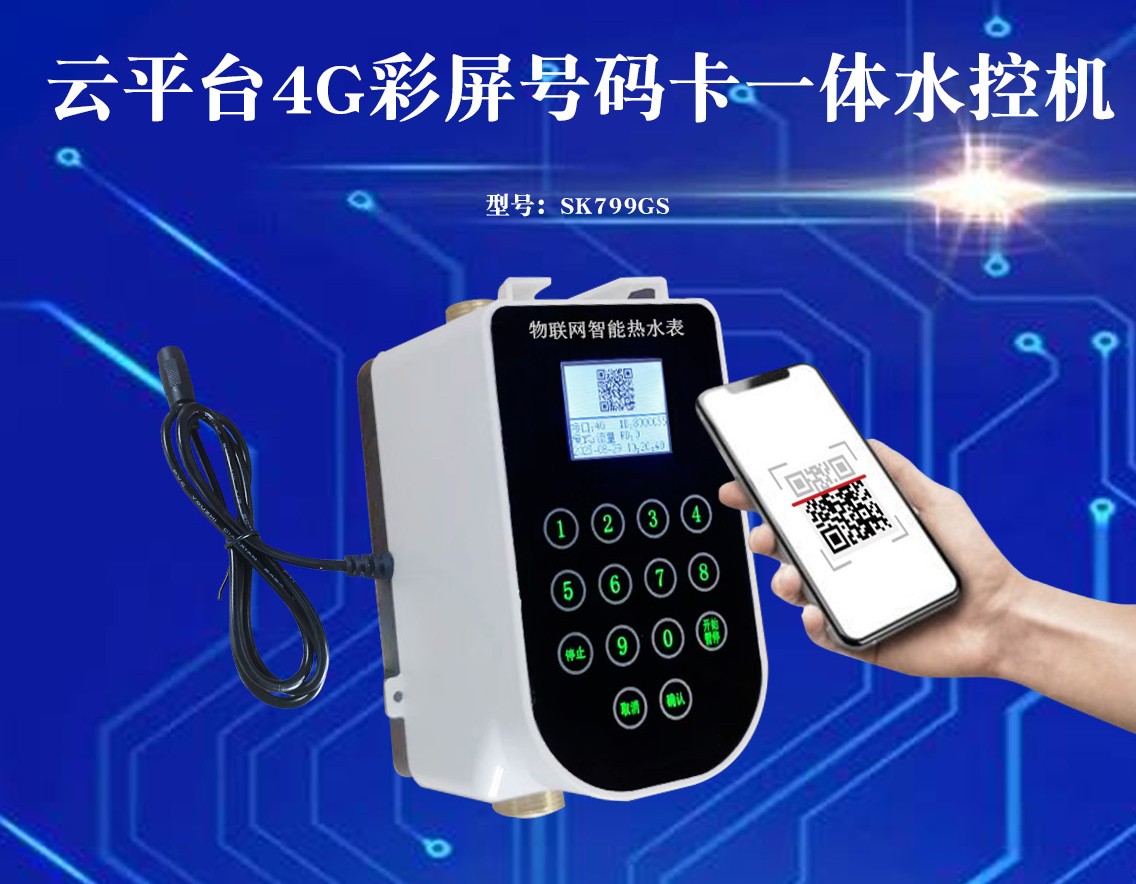

水控機一體機

文章出處：http://www.booshi.cn 作者：興邦電子

1. 計時水控機：以時間單位為計價單位，按使用時間收費。IC 卡水控機的計時水控機通常以秒或分為單位進行計費，在一些用水比較集中的公共浴室較為常見。計時水控機成本相對較低，安裝方便，對于預算有限的小型場所或對成本敏感的用戶較為理想。例如在學校宿舍，一些學生洗澡速度快，用水時間較短，在計時收費模式下費用相對較低，如濱州醫學院煙臺校區，學生洗一次澡在 10—15 分鐘，只需花費 1 元或 1.5 元。但計時水控機受水壓影響較大，需保持出水水壓穩定，否則會導致相同時間，水量不同等問題。計費方式根據用水時間，而不是根據水的流量，在水壓不同時，扣同樣的錢出水量則不同，可能導致計費不公平。同時，計時水控機不能準確反映實際用水量，可能造成資源浪費。

2. 計量水控機：以水的單位流量為計價單位，按使用的水量收費。計量水控機需配流量計，相對于計時型價格略高，但如出水水壓不穩定也能準確扣費，相同的水量，價格不會偏差過大。通過流量計精確計量水的流量，根據預先設定的流量費率進行扣費，確保用戶的用水費用與實際用水量成正比，實現精準計費。

1. 一體式水控機：將所有功能模塊集成在一個設備中，外觀上結構緊湊，安裝簡單，只需將設備安裝在水管上即可，無需進行復雜的接線和調試，維護也非常方便。性能和穩定性相對較高，體積較小，節省空間。但缺點是一旦設備出現故障，可能需要更換整個設備，維修成本較高。預付費一體水表主要應用于家庭和小區；浴室一體水控機主要應用在學校、工廠的浴室等場所，對防水要求高。

2. 分體式水控機：功能模塊分開安裝，每個模塊都有獨立的外殼和接口。優點是可以根據需要單獨更換故障的模塊，維修成本較低。但安裝和維護相對復雜，需要專業的技術人員進行操作。性能和穩定性可能會受到各個模塊之間的連接影響，體積較大，可能會占用更多的空間。價格相對較低，各個模塊可以單獨購買。

2. 電磁閥水控機：主要由電磁閥、流量計以及電路板組成。應用于學校、工廠、醫院、公共浴室、公寓等多種需要節水的場所。具有顯示用水扣款金額、余額，并提供臨界值提醒；插入卡片即出水，取走卡片則停水；先扣款后消費，支持自定義扣款計費時間和金額；計時扣費方式下，費率設置靈活；內置流量計，支持按流量計費；采用電子錢包模式，只記錄總刷卡金額；脈沖流量表、電磁閥、刷卡收費控制器集成一體，有效預防偷水行為；可與其他門禁、消費、考勤設備實現一卡通無縫對接等功能。技術參數包括符合 MIFARE 標準的卡片類型、讀卡時間小于 0.3 秒、環境溫度范圍 0℃至 100℃、輸出控制方式為 12V 1A、不限制發卡數量、計費精度 0.01 元 / 噸、最大累計消費總額 9999.99 元。

1. 電源：DC12V；功率小于 1.5W，這一低功率設計確保了設備在運行過程中較為節能，同時也減少了對電源的依賴程度，適合多種場所安裝使用。

2. 工作模式：包括流量模式、時間模式、余額模式等。不同的工作模式滿足了不同用戶的需求，流量模式按照水的流量進行扣費，如 1 分 / 20 毫升，對于注重用水量的用戶較為適用；時間模式以時間為扣費單位，1 分 / 秒，適合對用水時間有明確需求的場景；余額模式則根據卡內余額進行扣費，使用戶能夠更加直觀地了解自己的消費情況。

3. 扣費精度：在不同的工作模式下，扣費精度也有所不同。流量模式下，1 分 / 20 毫升的扣費精度確保了用水費用的準確計算；時間模式和余額模式同樣具有較高的扣費精度，分別為 1 分 / 秒，保證了用戶的消費公平性。

4. 顯示：多為數碼管顯示或液晶屏顯示。數碼管顯示簡潔明了，能夠直觀地顯示扣費金額、余額等信息；液晶屏顯示則更加清晰，可顯示更多的內容，如消費明細、錯誤代碼等，方便用戶和管理人員查看。

5. 工作環境：溫度、濕度有一定范圍要求。一般來說，工作溫度在 0℃至 70℃之間，濕度在 10% 至 90% 之間，能夠適應大多數室內環境。在實際安裝和使用過程中，應確保水控機一體機處于合適的工作環境中，以保證其正常運行和使用壽命。

6. 讀卡類型：CPU 系列為 MIFARE ONE 卡等。這種讀卡類型具有較高的安全性和穩定性，能夠有效防止卡片被復制和盜用。同時，MIFARE ONE 卡的使用也使得水控機一體機與其他一卡通設備兼容，方便用戶在不同場景下使用同一張卡。

7. 讀卡頻率：CPU 系列為 13.56MHZ。這一頻率在保證讀卡速度的同時，也具有較好的抗干擾能力，確保了卡片信息的準確讀取。

8. 讀寫時間：≤100ms。快速的讀寫時間提高了用戶的使用體驗，減少了等待時間。在高峰用水時段，能夠有效提高水控機一體機的工作效率，避免用戶排隊等待。

9. 讀卡距離：1 - 3cm。適中的讀卡距離既保證了卡片的準確讀取，又避免了因讀卡距離過遠而導致的誤讀現象。用戶在使用時只需將卡片靠近水控機一體機，即可輕松完成讀卡操作。

10. 數據保存：FLASH 保存數據，掉電不丟失。這一功能保證了用戶的消費數據和設備參數在斷電情況下不會丟失，確保了數據的安全性和可靠性。當設備重新通電后，能夠快速恢復到之前的工作狀態，無需重新設置參數。

11. 通訊方式：485 通訊、TCP/IP 通訊、無線 433 通訊、無線 WIFI、GPRS 通訊等。多種通訊方式為用戶提供了更多的選擇，滿足了不同場所的網絡需求。485 通訊方式通訊距離可達 1200 米左右，并且可通過增加中繼器延長通訊距離，適用于較大規模的場所；TCP/IP 通訊則具有高速、穩定的特點，適合對數據傳輸要求較高的場合；無線通訊方式則無需布線，安裝方便，適用于一些布線困難的場所。

12. 通訊距離：1200 米左右（485 通訊方式），可增加中繼器延長。如前所述，485 通訊方式的通訊距離較遠，能夠滿足大多數場所的需求。當需要更遠的通訊距離時，可以通過增加中繼器來延長通訊距離，提高了水控機一體機的適用性和靈活性。

1. 預付費一體水表主要應用于家庭和小區。它實行 “先交錢，再用水” 的模式，一表一卡，方便家庭和小區進行用水管理。用戶先將 IC 卡交至水務部門交費購水后，購水量等信息寫入卡中，插入預付費一體水表即可正常用水。用水過程中，水表內金額剩余量相應減少，當金額用完后水表會自動關閥停止供水，用戶只有重新購水插卡后才能打開閥門供水。這種模式類似于預付費遠傳水表，不僅能夠準確計量用戶的用水量，還支持遠程數據傳輸及預付費模式，使得用戶可以預先支付水費，而供水方則能夠遠程監控并管理水資源的使用情況。預付費水表用于計量流經自來水管道的冷熱水水流量，并根據用戶購買的水量自動打開閥門以供水。耗水量達到預設閾值或補給量用完時，閥門自動關閉且水被切斷。這樣可以達到 “先付款，然后用水” 的目的。預付費水表還可以記錄水表的運行狀態，通過計算機，可以在系統管理軟件下顯示水表的運行狀態，并可以進行有效的監控，以改變水費和家庭抄表欠費的不利狀況，并節省財產或供水部門人力、物力和財力，提高管理效率。這種電表特別適用于舊城改造，智能小區建設，“一表一戶” 工程等。安裝簡單方便，改造舊水表后，無需改造原始管道，只需卸下并更換安裝新的預付費水表，搭配系統就可以實現 “一戶一卡一表” 的預付費管理，在短時間內就可以實施 “一戶一表一卡或多卡” 的大規模改造工程，為城市供水網絡改造節省了大量資金。預付費水表適合的環境較為廣泛，如住宅區用于居民樓的供水計量，商業建筑適用于寫字樓、購物中心等商業場所，工業用途滿足工廠、園區等大規模用水需求。

2. 浴室一體水控機主要應用在學校、工廠的浴室、澡堂、公寓等高濕度及各種惡劣的環境。浴室一體水控機對防水要求很高，在實際應用中，還要注意防偷水的問題。其具有眾多功能特點，如全防水設計，鍵盤和上下殼接口有硅膠密封件防水；非法用水時，機器一直鳴叫，顯示錯誤代碼，禁止刷卡，管理員可通過管理卡或遠程方式恢復機器操作；電磁閥、流量計的故障可通過一卡通軟件數據分析后在電腦前直接查看；機器有各種常見故障的錯誤代碼指示，流量計、電磁閥故障均可檢測；采用非接觸式 CPU 卡，具有免接觸、使用方便、更高的保密性和可靠性等優點；自由控制出水、停水，既方便使用又避免設備進水的潛在風險；具有指示功能，紅色指示燈亮代表放水；采用 485 通訊方式，可實現在線升級；具備三種消費模式（余額模式、時間模式、流量模式）供用戶選擇；記錄消費明細數據，脫機模式下存儲 3000 條消費明細記錄；可用管理卡或通過軟件下載兩種方式設置控制器的消費模式及扣費費率、初始化水控機上的參數及消費明細；可通過控制卡改變水控的機器號、停水方式，選擇拿卡停水、拿卡不停；具有黑名單功能，掛失卡拒絕消費；消費機的時間通過軟件下載參數來更新。重慶的 IC 卡水控機、一體水控機浴室洗澡水控系統水控器等產品在冷水和熱水環境下均可使用，支持階梯收費、自定義扇區、插卡出水拔卡停水、限定用水量、消費功能、遇故障自動關閉閥門、計時和計流量自由切換、脫機掛失補回余額、零扣費、冷水免收費、IC 卡底金功能、多卡類消費、高亮度 LED 數碼顯示、安全防水、計費精度高、弱電電壓保證安全、電子錢包扣費賬目準確等功能特點，非常適合浴室等高濕度環境使用。

3. 還可應用于校園宿舍水控、刷卡取水，如宿舍浴室花灑安裝、熱水器安裝等場景。智能水控機多應用于學生宿舍，水控機本身有水流方向，安裝時必須注意水控機殼底的方向箭頭和水流方向一致。禁止直接輸入 220V 市電到水控機上，必須通過電源適配器輸出 12V 直流電源。水控機進水口螺母在扭緊時應一手扶住水控機，一手拿板手夾住螺母輕輕用力，出水口必須一手用薄臂板手夾住六角螺絲，另一只手用板手夾住螺母輕輕用力。水控機包裝中配送了兩組水表接頭連接件，先根據水控機長度在水管兩邊接好水表接頭，再將水控機裝上扭緊。電源的安裝最好是在安全的地方加裝一個通用電工插座，不易被水濺到。電源適配器插上必須固牢，不易墜落。注意插座必須為 220V 市電專用的，禁止不安全搭線。智能水控器都應用于校園一卡通系統的學校中，安裝在有水龍頭流水的場所。當用戶將卡放置到水控器卡感應區，讀卡芯片就會獲取卡上的信息，并將相關數據發送回單片機，由單片機控制數碼管顯示用戶余額，再對余額進行判斷看是否大于單位扣費金額，若余額足夠則控制電磁閥打開，出水，流量傳感器將流經的水轉換成電脈沖信號輸入單片機，之后單片機通過預設費率將用水量轉換成金額并進行扣費，數碼管動態實時顯示用戶當前金額。當卡拿走后，單片機自動關閉電磁閥，停止供水，水控器隨即進入待機狀態，僅顯示當前時間和水溫。卡消費信息可通過上位機軟件發送指令來查詢。興邦校園水控機設備也廣泛應用于學校，能夠實時監測用水情況，系統自動生成用水數據報表，操作簡單，用戶可通過手機端或電腦端隨時查看水用量和設備狀態。最新興邦校園水控機設備安裝時，通過學校網絡連接設備，根據系統提示完成初次設置，定期檢修和維護也可在系統提醒下自動完成，確保設備始終處于良好狀態。學校二維碼無線水控機系統采用 APP + 藍牙方式控制，無需設備聯網，通電即可使用。學生打開手機掃碼下載 APP 注冊用戶，綁定自己所在的學校充值后即可使用，一般都具有日限量，月限量，日限次，月限次功能，基于脫機工作的網絡設計，有效避免因為一體機水控數量多、網點廣而引起的網絡故障多而影響學生用水。

1. 布線請選用帶屏蔽的介質。這樣可以減少外界干擾，確保水控機的通信穩定和數據準確傳輸。

2. 通訊距離超過 1200M 時，需加中繼器。以保證信號的強度和穩定性，避免因距離過長而導致通信故障。

3. 在使用初始化功能初始化消費機時，先確認消費機內是否仍有未采集數據。防止重要數據丟失，確保系統的正常運行和數據完整性。

4. 用戶刷卡時，將卡在消費機的感應區輕輕一靠即可，勿用卡片拍打機器。避免對機器造成損壞，保證讀卡的準確性和穩定性。

5. 機殼表面沾有污垢和灰塵時，用干燥的細布擦干凈即可，不得使用清潔液及其它化學溶劑，以免腐蝕機殼表面和流入機內損壞元器件。保持機器的外觀整潔，同時防止化學物質對機器內部電子元件的損害。

6. 若本機發生故障，非專業人員不要打開機器，應及時與當地經銷商、技術服務中心或直接與我公司聯系。避免因不當操作導致更嚴重的損壞，確保專業人員能夠進行準確的故障診斷和維修。

7. 避免硬物的碰撞。防止機器外殼受損，影響機器的外觀和內部結構的穩定性。

8. 持卡人應正確使用 CPU 卡，保持潔凈，不得靠近高溫、磁場或潮濕環境，不得彎曲，本卡只能應用于本系統，請勿將其他感應卡片在本機刷卡，本卡也不得應用于非授權的其他系統。確保卡片的正常使用和數據安全，避免因不當使用導致卡片損壞或數據丟失。
